一、系統概況

微探科技電廠溫度監測方案主要由光纖光柵、感溫光纖、感溫電纜等線型測溫產品以及無線測溫裝置、熒光測溫裝置等點式測溫產品及相應的附件組成。針對廠區內電纜橋架、配電室開關柜、變壓器、輸煤皮帶等區域?qū)嵤囟缺O(jiān)測和火災探測，整個系統對被測物或被測點位實施實時監控，為提高發電企業的穩定運行管理和檢修管理水平帶來幫助。

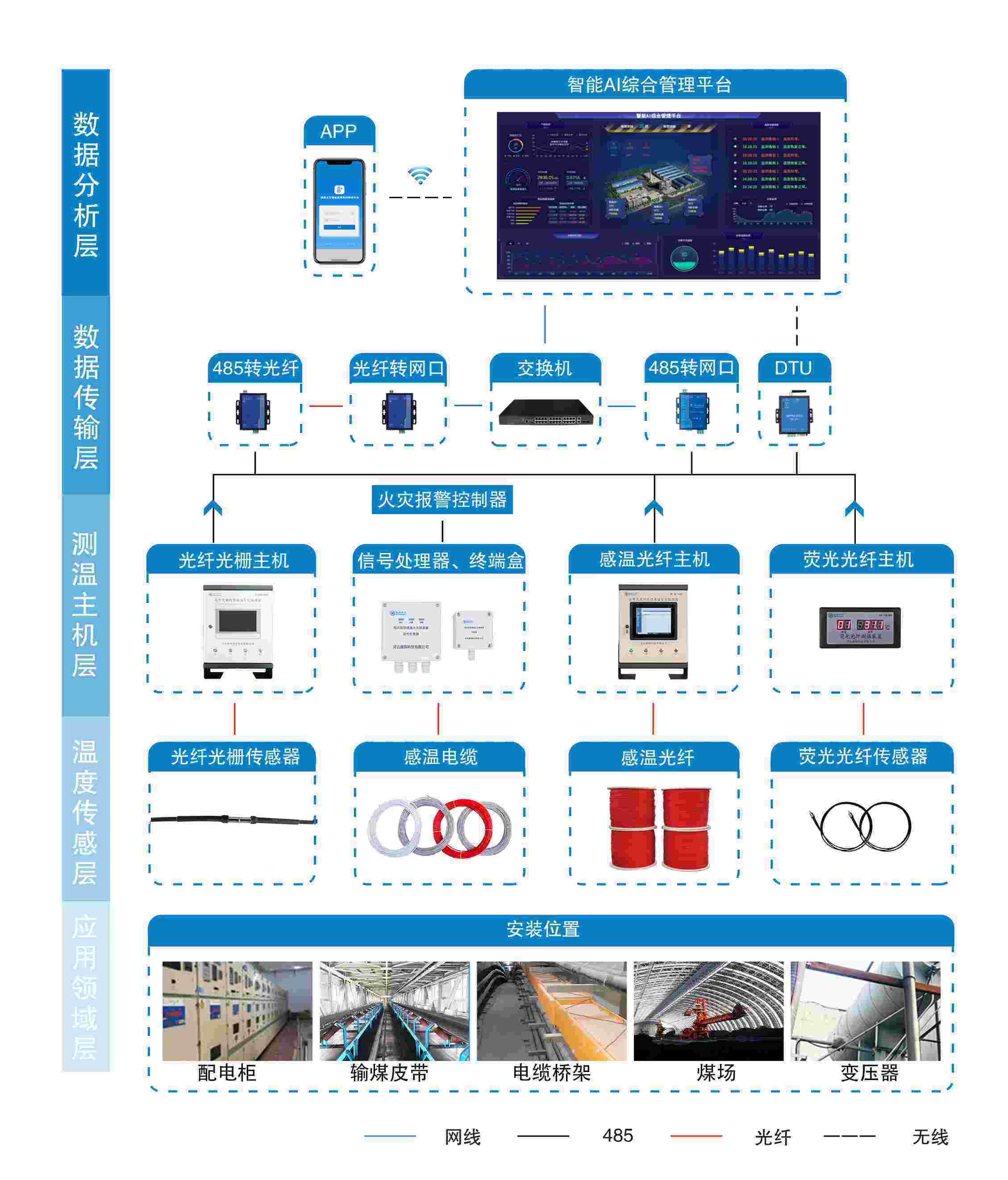

二、系統架構

三、系統功能

(1)電纜溫度監測系統：通過敷設在電纜表面的感溫光纖，直接測量電力電纜的表面溫度，通過光纖測溫主機將電纜溫度數據傳給智能AI綜合管理平臺，實現電纜溫度實時監測，出現故障及時告警，保障設備穩定運行。

(2)變壓器溫度監測系統：通過間接測量變壓器外殼溫度，從而判斷核心繞組及鐵芯的溫度。對于外部間接測溫方式是通過在其表面按標準敷設感溫光纖測溫產品，由于感溫光纖緊貼附于外殼表面，所以測溫?cái)?shù)據更加接近內部溫度數據。測溫主機可通過RS485通訊方式，將數據上傳到智能AI綜合管理平臺，當變壓器溫度出現異常時，系統可進行實時告警，保障變壓器運行穩定。

(3)開關柜溫度監測系統：包括用于監測開關柜靜觸頭及母排的智能光纖測溫裝置、用于測量斷路器動觸頭的智能無線測溫裝置，兩者配合使用。通過RS485通訊，將測得的實時數據上傳到本公司推出的智能AI綜合管理平臺。并能在溫度異常時及時的發出警報，保障開關柜系統運行穩定。

(4)輸煤皮帶溫度監測系統：通過鋼絲繩懸裝固定的方式，將感溫光纖懸掛于皮帶兩側和皮帶上方，測溫主機實時分析溫度數據，并將數據上傳到智能AI綜合管理平臺集中監控管理。

四、功能優勢

(1)光纖及熒光產品主要是通過光信號進行溫度探測，抗電磁干擾和耐腐蝕等優點，非常適用于電廠大范圍、電磁環境、輸煤區域潮濕等工況環境的火災探測；

(2)實時性: 全年365*24小時不間斷在線監測，時刻始高壓設備處于受控狀態，穩定不受人為因素影響，降低因人員檢修疏忽導致的事故幾率；

(3)先進性：光纖在線監測系統通過采集光纖傳感器的波長變化，實現對物理量的采集，屬于數字測量，避免了傳統傳感器易受電源波動、傳輸線路損耗等干擾因素帶來的影響；

(4)準確性: 測溫精度達到0.5°C，溫度分辨率0.1°C，同時具有響應速度快等特點，可滿足電力系統穩定的需要；

(5)靈活性:用戶可根據自己的需求，方便、靈活地設置各種參數，集中管理顯示平臺--智能AI綜合管理平臺支持定制，監控及報警界面可靈活顯示；

(6)魯棒性：熒光光纖傳感器屬無源器件，僅對溫度變化敏感，不受沖擊、位移、潮濕等因素影響。

(7)感溫電纜緊貼環繞在變壓器周?chē)?，?dāng)溫度變化時能夠較快感知。
