一、方案背景

微探科技城市管網監測方案主要針對城市管網中的油氣管道、熱力管道的外破壞、以及泄漏進行監測，通過本方案的應用，能實時的監測管道泄漏時的溫度變化，遭到破壞時的輕微振動，系統快速捕捉變化信號，識別風險，并將監測到的數據實時上傳到智能AI綜合管理平臺，方便運維人員快速定位風險位置，及時作出響應，提高管道運維效率以及運行穩定性。

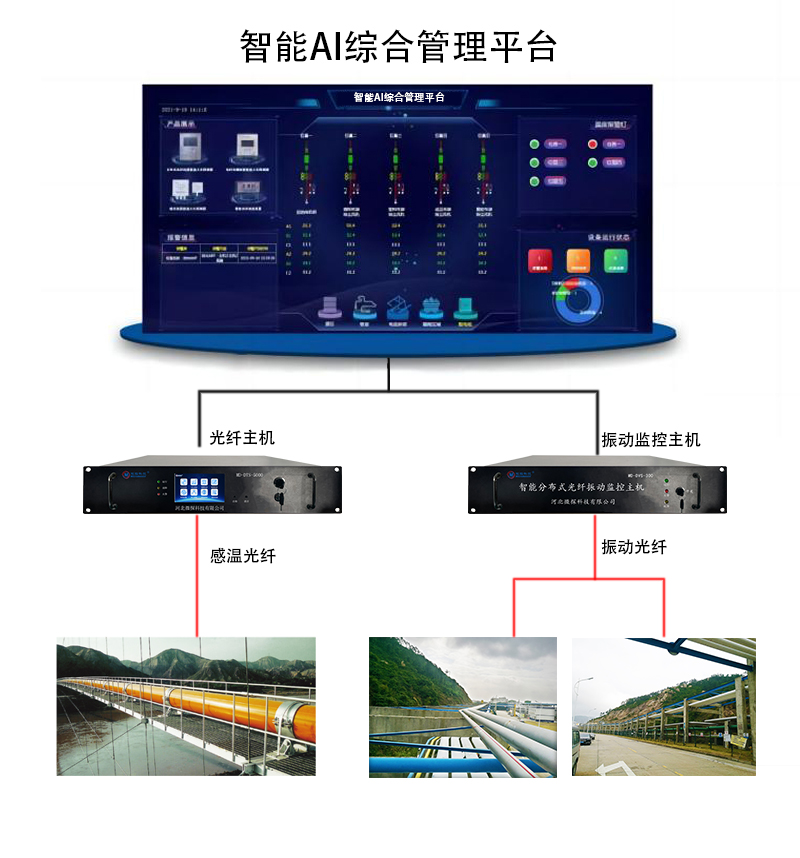

二、系統架構

三、系統功能

（1）管道泄漏監測系統：針對管道泄漏有2種監測方式：

a、由分布式光纖測溫主機及相應的感溫光纖組成，當管道發生泄漏時，局部的溫度會發生變化，光纖主機通過對溫度的監測，從而判斷泄漏風險，本監測系統可以對管道的溫度進行分布式線型實時在線監測，并可將測得的實時數據上傳到智能AI綜合管理平臺，便于運維人員集中管理，減少人力成本投入。

b、由智能分布式光纖振動監控主機及相應的振動光纖組成，振動光纖敷設于管道表面，當管道發生泄漏時，由于內外壓力差，導致氣體或者液體外泄，同時會帶動局部管道的振動，監控主機通過對振動信號的捕捉，從而判斷管道泄漏，并可將測得的實時數據上傳到智能AI綜合管理平臺，并發出警報。

（2）管道防外破監測系統：由智能分布式光纖振動監控主機及相應的振動光纖組成，振動光纖布置于管道上方約50cm處，一旦外界有挖掘或是破壞行為，監測主機可以監測此位置的振動信號，系統可對異常振動信號進行捕捉，從而監測管道是否有破壞活動發生，并可將測得的實時數據上傳到智能AI綜合管理平臺，從而系統性的集中監測管道外破情況。

四、系統特點

（1）管道長距離分布式監測，實時監測無盲點，定位精度高；

（2）無工作電流，抗電磁微波干擾，耐腐蝕、耐老化；

（3）將GIS地理信息系統的核心技術應用于管道監測，代替人工巡檢，快速定位泄漏點，并提供點位坐標，提高管線的運維監管水平；

（4）通過軟件靈活分區并可設置多級高溫報警和溫升速率報警，降低誤報率；

（5）反應迅速，能夠快速定位故障點的具體物理位置，快速響應應急預案;

（6）可提供連續動態監測長達十幾公里范圍內每隔1米各點的溫度變化信號，可任意設置各級溫度報警值；

（7）該系統是目前性能指標高、功能性高的分布式測溫產品。
