高壓電纜局放監測系統MD-DLPD-1300
一、產品簡介
高壓電纜局放監測系統適用于10KV及以上電壓等級電纜局部放電在線及離線監測，可有效監測到電纜的運行情況。高壓電纜局放監測系統是由高壓電纜局放采集器和高壓電纜局放傳感器組成，通過安裝在電纜接頭接地線上的脈沖電流傳感器，來耦合電纜本體里的局部放電脈沖電流信號；耦合到的脈沖信號通過同軸電纜傳送至前端監測裝置，對模擬信號經過放大、處理、模擬數字轉換后變成數據信號再通過光纖傳送至測試主機。
二、產品參數
| PD通道數 (局放信號接口) | 3通道 | |
| V通道數 (相位同步信號接口) | 1個 | |
| 局放測量通道 | 輸入頻率范圍 | 100kHz-30MHz |
| 采樣頻率 | 100M | |
| 輸入電壓范圍 | 1mV-5Vpp | |
| 輸入靈敏度 | 1mV | |
| 分辨率 | 3pC | |
| 測量范圍 | 5pC-5000pC | |
| 最大允許誤差 | 3pC | |
| 輸入阻抗 | 50Ω | |
| 動態范圍 | 80dB | |
| 系統噪音 | ＜2pC(在最大帶寬頻域的全部噪音下) | |
| 接口類型 | BNC | |
| 同步輸入通道 | 輸入頻率范圍 | 0.1Hz-10kHz |
| 輸入阻抗 | 1MΩ | |
| 過壓保護 | 90V | |
| 接口類型 | BNC | |
| 通訊方式 | 光纖組網 | |
| 供電電源 | 市電 AC220V± 10% | |

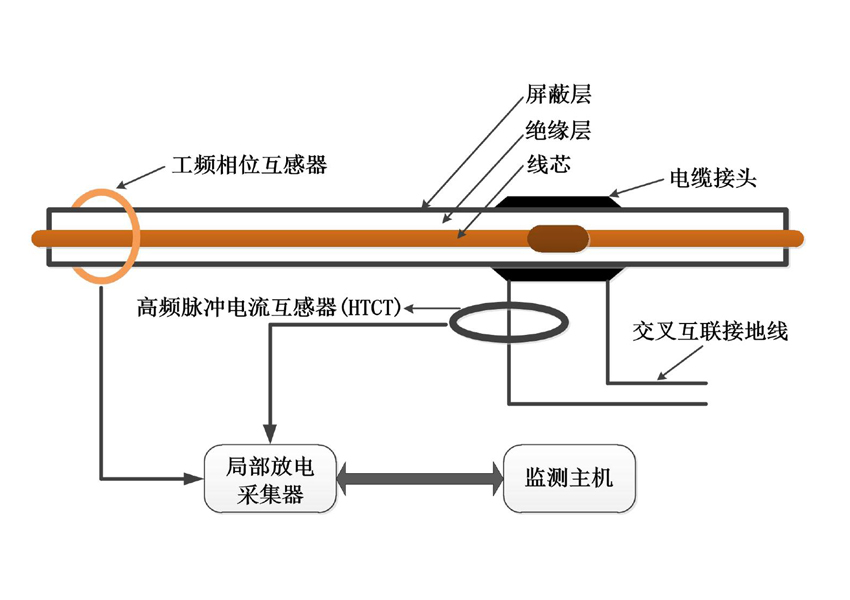

三、系統配接圖
四、相關解決方案
五、相關案例
六、相關業績
